本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音火力发无刷电发动机组电气安装箱的角色： 1、恰当的分派电力。 2、简便对控制电路的开闭运作。 3、有较高的安全管理安全防护游戏等级，能最直观的表示用电线路的导通感觉。

项目名称：656KW静音电站发电机单机配电箱主要元件明细清单
配电装置箱大部分组件菜单
数字序号	公司名称	机型的规格	单位名称	需求量	生产商
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	生产发直流无刷电发动机组的控制机	HGM6110	只	1	众智
3	发交流电动机组机钻速的控制开关	C2002	只	1	孚创
4	直流变压器电源接口接口	DC24V	只	1	众智
5	超小型里面启动继电器开关	HH54P    DC24V	只	2	正泰
6	大中型里头继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

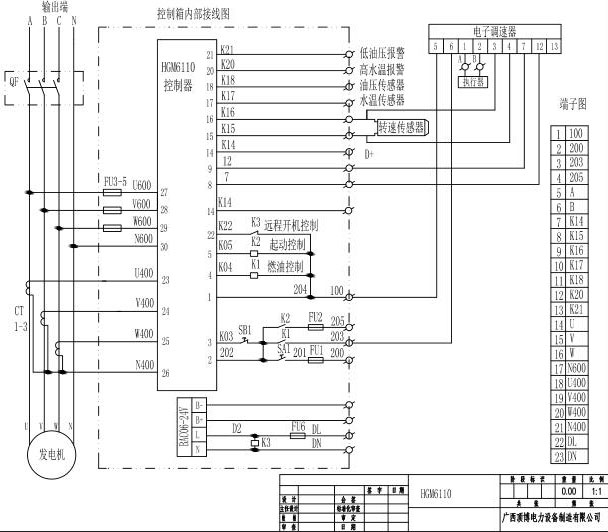

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.023ysr.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
