本章着重介绍康明斯发电机组机体的清洗方法，通过对康明斯发电机组拆卸与清洗后，重点学会以下内容：测量主轴承座孔孔径；测量缸套孔径；缸套孔径、圆度和圆柱度规定值、缸套台肩凸出机体项面高度值。康明斯发电机组拆卸是修理工作运行的第一步，拆卸工作运行做得好就能为以后的工作运行创造良好的条件。发电机组的拆卸看起来似乎很简单，但是不重视，粗枝大叶，不注意零件的拆卸方法，不留心各零件间的连接关系，将会造成机件的损伤或其他事故，影响修理工件的正常进行。因此，在拆卸发电机组时，必须按照正常的拆卸步骤进行。

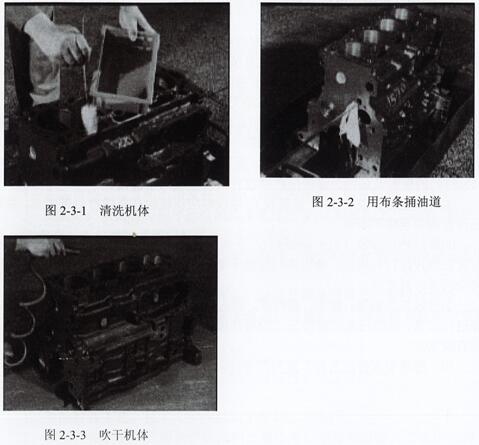

1．在动手能力清理前，对我们身体作最初始诊断，以确实能否能够能拿取。诊断我们身体能否能够有裂开、砂眼等铸造通病，自动化设备生产广西顶博发电机组制造工艺程序能否能够完整，生产广西顶博发电机组制造面能否能够有碰伤。2．的洗涤：一条件来说，先用直流电水喷洗缸体周边脏物，后用的洗涤剂洗去缸体內外表明及油道、水道中的水渍、粘砂、除积碳及累积物，以后用柴油车的洗涤各油道（尤其是是主油道、副油道。这两油道须得用好布条拖捅）、内腔、主要承孔、气缸滚动轴承孔、主要承螺钉孔及缸筒螺钉孔，和用直流电空气的吹一吹。缸体清潔度的檢查监定是：用白绸布捅过油道应相同黑，用强磁力链接棒檢查各油道、内腔应无废屑颗粒状。如果你水道、水腔累积水碱严重的，要有用除污剂净化处理。缸体各轴孔及螺孔可以有废屑物品，缸体各接触的面积上边的洗涤不好的封好纸垫、除积碳及封好胶，有需要时用铲刀铲好。后面用直流电气吹一吹缸体。如图甲所示2-3-1、图2-3-2、图2-3-3。

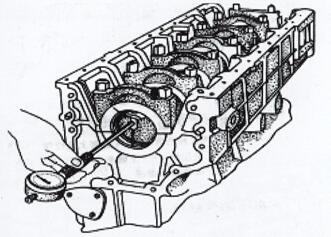

1．测量主轴承座孔孔径：如图2-3-4。将主轴承盖装到机体上并按规定力矩上紧，用内径百分表(分度值0.0lmm)，校准后，在主轴承座孔工作长度上测量上下级立式x、y5个趋势直劲。结合校正得的直劲完成分成小组，各款型夹头承座孔孔经分成小组较，见表2-3-1。

 图2-3-4  主要承座口径的在线测量

表2-3-1各机型主轴承座孔孔径分组对照表

机器分组进行	YC6112系例、YC4112系例、、系例		YC6105产品、YC6108产品、YC4108产品	YC6113类别	YC6M产品系列
A(Φ)	92.055~92.065	91~91.018		92~92.018	108~108.022
B(Φ)	92.065~92.075	91.018~91.035		92.018~92.035

盖按标准规定扭矩上紧后按以上所述1的最简单的方法检测各轴承型号孔的直径，检测没想到应具备满足要求，参与表2-3-2的各智能机型CNC主轴承型号孔的直径（带瓦）對照表。

2．自动测量主要承孔（带轴瓦）内径：工艺参阅上图2-3-4。可根据主要承座孔内径组群情况下在各主要座及主要承扣上装上特定的主要瓦，其次将主要瓦及主要承

表2-3-2各机型主轴承座孔孔径（带瓦）对照表

仪器	YC6112YC4112YC4110	YC6105	YC4108	YC6108	YC6M	YC6108ZLB
直径Φ	85.721~85.765	85.06~85.105	85.06~85.122	85.05~85.115	108~108.022	87.05~85.115

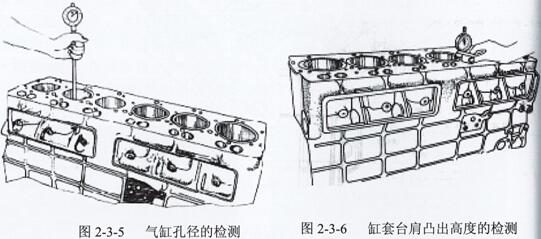

    为计算缸套孔的圆度和圆柱度误差的方便，在测量缸套孔径时，在第二道活塞环、最高点及最低点处两个垂直方向上测量孔径，如图2-3-5所示，其测量值3．测量缸套孔径

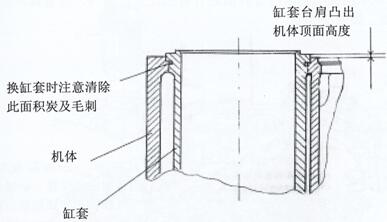

须要在下表2-3-3空间内。如测试的孔直径超差，须要改换新件。对待无缸套的6112cpu型号，换消化液或镗缸镶缸套整理。4．测试缸套台肩突出零件棚顶极高，就像文中2-3-6和图2-3-7图甲中。YC4110型号的缸套无防火防燃圈，仅仅型号的缸套也有防水的圈。

表2-3-3缸套口径、圆度和圆柱形度规则值、缸套台肩突出人体细胞项面超高值

数值机  型	缸孔网套直径(Φ)mm	圆度	圆形度	凹进极度
	法规值	规程值	相关规定值	标准值
YC6112	111.778~111.816	0.01	0.01	0.02~0.09
YC4112	111.778~111.816	0.01	0.01	0.~0.08
YC6105	105~105.022	0.01	0.01	0.07~0.11
YC6108	108~108.035	0.01	0.01	0.02~0.08
YC4108	108~108.022	0.01	0.01	0.04~0.08
YC4110	110~110.035	0.015	0.015	0~0.08
YC6L	113~113.022	0.01		0.105~0.155
YC6M	120~120.022	0.01	0.01	0.02~0.08

图2-3-7  缸套凸起来的空压机棚顶非常的测量

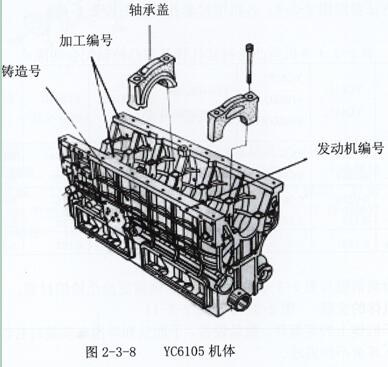

表示：检则缸套台肩突出的超高超差可把缸套同时互换试配来可达，需求相连缸套突出的超高不是很不低于0.04mm5．设备主轴承盖须与机器搭配，与此同时档别也务必与机器的档位相对应的，不要交换。每机器正面都铸有冶炼号，底边打有机肥料器工作号，正面上打有热车机代号；每轴盖底边上打有工作和重新施工顺序号及重新施工目标方向（下箭头）。参阅图2-3-8及图2-3-9。

6．在滚针轴套座孔与滚针轴套盖分不开面处开了轴瓦品牌确定槽4，的安装滚针轴套盖时品牌确定槽！应在同一个侧。如2-3-9。

1-缸序号  2-向前安装标记3-机体加工号位置  4-轴瓦定位槽  5-螺孔卫生螺帽能随意拧入6-顶部没能有披锋  7-油孔  A-数字代表配色瓦B-数字代表配深蓝色瓦

7．测量轴承轴衬套孔经

检测方法参照图2-3-4 0各机型衬套孔径如下表2-3-4。 表2-3-4各手机型号凸轮机构轴衬套口径及与凸轮机构轴轴紧密配合厚度。x

比如的检测值与表2-3-4中值不符合，则需换洗凸轮机构轴衬套

机 型  标值mm	YC6112YC4112	YC61056108ZQ6108ZQN	YC6108ZQBYC6108ZLQB	YC4108	YC4110	YC6L	YC6M
相关规定值（Φ）	60.744~60.769	55.5~55.53	60.0~60.03	58.5~58.53	60.744~60.770	60.0~60.03	60.01~60.06
针对孔径	0.0762~0.127	0.06~0.109	0.06~0.109	0.03~0.09	0.076~0.128	0.06~0.109	0.04~0.12
相互配合极限法对比值	0.152	0.25	0.25	0.25	0.152	0.25	0.25
